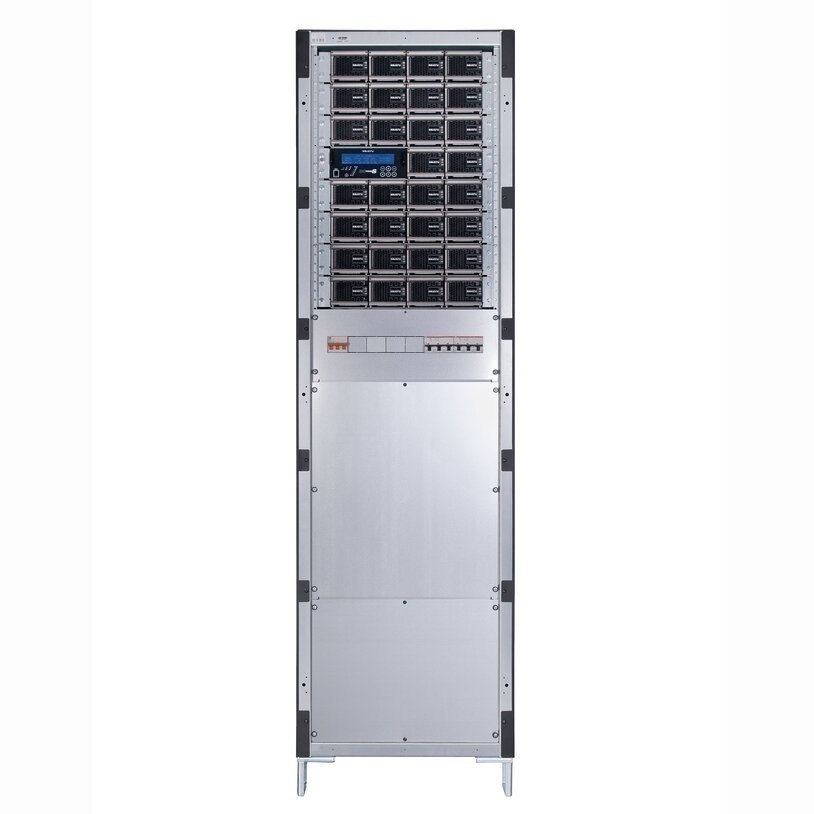

Salicru DC Power-S DC-15-S moduláris egyenirányító

Leírás

A Salicru DC Power-S tápellátó rendszerei a következő komponenseket tartalmazzák: DC-S moduláris egyenirányítók, alszekrények, vezérlő- és felügyeleti rendszer, kommunikációs modul és egy DC elosztóegység, mindezt zárt szekrényben elhelyezve, akkumulátorok beépítésének lehetőségével.

A DC Power-S moduláris egyenirányítók 1000, 2000 és 2700 W teljesítményben, valamint 24, 48, 60, 110, 125 és 220 Vdc kimeneti feszültséggel kaphatók. Moduláris kialakításuk lehetővé teszi akár 4 modul beépítését egy 19 hüvelykes, 2U méretű rackszekrénybe, így nagyon nagy teljesítménysűrűséget érnek el.

A vezérlő- és felügyeleti rendszer kezeli a teljes rendszert: bemeneti és kimeneti méréseket, akkumulátortöltési áramokat (az akkumulátorok nem támogatottak a 60 V-os kimeneti feszültség opcióval), prioritásos és nem prioritásos terhelésvezérlést, valamint külső kommunikációs csatornákat. A vezérlőrendszer által vezérelt egyenirányítók maximális száma 30, ami lehetővé teszi a rendszerek számára, hogy akár 81 kW névleges teljesítményt is elérjenek N+n redundáns konfigurációs opcióval.

A kommunikációs modul alapváltozata a következőket tartalmazza: három programozható relé, egy akkumulátorhőmérséklet-érzékelő és egy RS-232/485 csatorna. A kibővített változat Nimbus Ethernet/SNMP adapterhez való nyílással, egy bemenettel a NiCd elektrolitszint érzékelésére és hat további relével.

Alkalmazások
Redundáns védelem kritikus alkalmazásokhoz

A Salicru DC Power-S tápellátó rendszerei nagy teljesítményű tápellátást biztosítanak a kritikus fontosságú telekommunikációs rendszerek számára, biztosítva a kiváló működést váratlan megszakítások nélkül. Moduláris jellegüknek köszönhetően az igényeknek megfelelően bővíthetők is, így optimalizálva a befektetést. Tipikus alkalmazások: vezetékes és mobil kommunikációs hálózatok, szélessávú hozzáférési hálózatok, adat- és telekommunikációs hálózatok, valamint vasúti infrastruktúrák.

Teljesítmény

SMART Mód

A DC POWER-S egyenirányító intelligens modulforgató rendszerrel rendelkezik, amely a terhelési mennyiségtől függően két egyidejű előnyt kínál:

• A berendezések élettartamának optimalizálása. A modulok szekvenciálisan leállnak a használatuk csökkentése érdekében, ezáltal meghosszabbítva a rendszer élettartamát.
• Fokozott teljesítmény és csökkentett energiaköltségek. Az egyenirányított modulok teljesítménygörbéje javul magasabb terhelési százalékoknál. A működő modulok számának csökkentésével mindegyikhez nagyobb terhelés tartozik, így optimális energiahatékonysági szintet érnek el.

Kommunikáció:

1. RS-232 interfész foglalat.
2. RS-485 soros portok. MODBUS kommunikációs protokoll.
3. Programozható relé interfész (x6).
4. Bemenet az akkumulátor hőmérsékletének méréséhez.
5. Bemenet a NiCd elektrolitszint érzékeléséhez.

Opcionális:

• Túlfeszültség-védelem.
• Kimeneti feszültségesés-diódák.
• Pozitív, negatív vagy leválasztott kimeneti feszültségek.
• Zárt vagy nyitott PbCa akkumulátorok, NiCd stb.
• Bővített kommunikációs modul.
• Egyéb IP-védettségi fokozatok.
• Elválasztó a nem prioritásos terhelésekhez.

Csatlakozások:

1. Egyenirányító modul
2. Központi vezérlés
3. Bemeneti védelem
4. Kimeneti elosztás
5. Akkumulátorvédelem (Akkumulátorok nem támogatottak a 60 V-os kimeneti feszültség opciónál)
6. Akkumulátorok
7. Bővített kommunikáció
8. Túlfeszültségvédelem
9. Bemeneti csatlakozók
10. Kimeneti csatlakozók

MŰSZAKI ELŐÍRÁS:

Kód: 6A2ZY999997

Modulonkénti teljesítmény (W): 2000

DC kimeneti feszültség (V): 125

Modulonkénti áram (A): 15

Névleges feszültség: 120 / 127 / 220 / 230 / 240 V; 3x208 / 220 / 380 / 400 / 415 V (3P+PE)

Feszültségtartomány: 90 ÷ 290 Vac

Névleges frekvencia: 50/60 Hz

Teljes harmonikus torzítás (THDi): <5%

Teljesítménytényező: >0,99 (PFC)

Teljesítmény: akár 95,5%

Pontosság: ±1%

Kimeneti feszültség beállítása: -15% +25%

Pszofometrikus zaj: <2 mV

Terhelésmegosztás a modulok között: Aktív párhuzamos

Párhuzamos modulok maximális száma: 30

Akkumulátor típusa: PbCa vagy NiCd

Töltés típusa: Állandó I/U a DIN 41773 szabvány szerint

Töltőáram: 0,1C és 0,3C között állítható

Újratöltési idő: akár 80% 4 óra alatt (0,2 °C)

Feszültség/hőmérséklet kompenzáció: Igen, testreszabható (mV/°C)

Portok: RS-232/485 - 7 relé

Intelligens nyílás: Igen, egy / Opcionális

Kijelző típusa: LCD

Üzemi hőmérséklet: -20 °C ÷ +55 °C

Tárolási hőmérséklet: -40 °C ÷ +70 °C

Relatív páratartalom: akár 95%, nem lecsapódó

Maximális üzemi magasság: 3000 m

Védettség: IP20

Hűtés: Kényszerített

Akusztikus zaj 1 méteren: <55 dB(A)

Átlagos meghibásodások közötti idő (MTBF): 250 000 óra

Átlagos javítási idő (MTTR): 27 perc

Biztonsági szabvány: EN IEC 61204-7

Kompatibilitás Elektromágneses kompatibilitás (EMC): EN IEC 61204-3

Tanúsítvány: ISO 9001, ISO 14001, ISO 45001

Méretek: Mélység (mm): 600, Szélesség (mm): 600, Magasság (mm): 1210

Súly: nincs adat
