Saft Ni-Cd akkumulátor utántöltő berendezés

Leírás

Ez a berendezés nagy méretű vagy számú NiCd akkumulátorcellák vízutántöltésének segítésére készült, különösen ott, ahol az elektrolitszint nem könnyen látható. A berendezést a SAFT - France, a legnagyobb európai akkumulátorcella-gyártó, a Total csoport tagvállalata biztosítja.

Az utántöltő berendezés két alapvető egységből áll:

• A töltőpisztoly, amelynek áramlási sebessége 6,4 liter/perc, automatikusan megáll a pontos szinten, ha a távtartó csövet helyesen használják.
• töltőkocsi berendezés, flexibilis tömlővel csatlakoztatva.

Biztonsági intézkedések:

• Az akkumulátoron végzett munka előtt vegyen le minden gyűrűt, órát és egyéb fém alkatrészeket tartalmazó tárgyat.
• Viseljen védőfelszerelést, gumikesztyűt, hosszú ujjú ruházatot, zárt védőszemüveget, védőpajzsot vagy maszkot.
• Soha ne engedjen nyílt lángot vagy szikrát az akkumulátor közelében.
• Soha ne dohányozzon akkumulátorral végzett műveletek közben.
• Az akkumulátorral való munka megkezdése előtt vezesse le a ruházatból és/vagy a szerszámokból esetlegesen keletkező statikus elektromosságot egy földelt alkatrész megérintésével. Kizárólag ATEX tanúsítvánnyal rendelkező zseblámpákat vagy világítóberendezéseket használjon.
• Használjon szigetelt szerszámokat.
• Az elektrolit káros a bőrre és a szembe. Bőrrel vagy szemmel való érintkezés esetén azonnal bő vízzel öblítse ki. Ha szembe kerül, öblítse ki vízzel, és azonnal forduljon orvoshoz.
• Ezt a berendezést csak szakemberek használhatják, miután gondosan áttanulmányozták az utasításokat.

BERENDEZÉS ALKATRÉSZEI:

Celltopper Plus (DC)

Komplett töltőkészlet univerzális töltővel 120 V / 230 V (töltőpisztollyal, távtartó csőkészlettel, töltővel + aljzatokkal)

    „Zseblemezes” cellákhoz: Cikkszám: 08-00195-02

     Szinterelt/PBE cellákhoz: Cikkszám: 220325

Töltőpisztoly (távtartó csőkészlettel)

     Zsebes lemezes cellákhoz: Cikkszám: 01-02002-01

     Szinterezett/PBE cellákhoz: Cikkszám: 220323

Távtartó cső készlet ("A"-tól "I"-ig jelölt távtartó csövekkel)

     Zseblemezes cellákhoz: Cikkszám: 01-02007-01

     Szinterezett/PBE cellákhoz: Cikkszám: 220974

Akkumulátor töltő (120 / 230 V) + aljzatok (2 pólusú európai csatlakozó, 3 pólusú brit csatlakozó, 2 pólusú amerikai csatlakozó)

     Zseblemezes cellákhoz: Cikkszám: 01-02011-01

     Szinterezett/PBE cellákhoz: Cikkszám: 220975

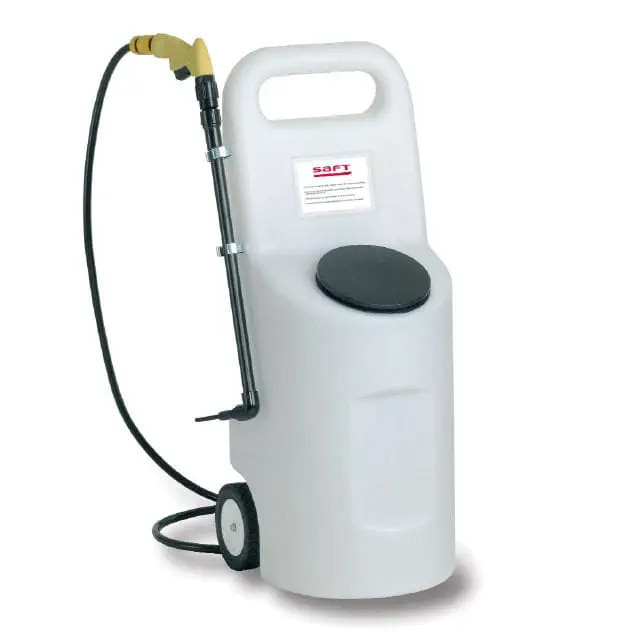

Töltőkocsi felszerelés

Tartálytérfogat: 38 liter (polipropilénből készült)

Töltő: 120 V / 230 V cserélhető hálózati csatlakozódugóval

Tömlő: ~3 m hosszú

Újratölthető akkumulátor: 12V / 7,2 Ah, méretek 150 x 64 x 94 mm

Töltőkocsi méretei: 381 x 343 x 889 mm

Csomag/csomagolás méretei: 431 x 431 x 940 mm

Súly: 13,6 kg (üresen) / 54,2 kg (tele)

Töltőpisztoly:

A töltőpisztoly teljes hossza: ~680 mm

Karton/csomagolás méretei: 813 x 203 x 76 mm

9 távtartó csőből álló készlet: A-tól I-ig jelölve

ÜZEMELTETÉSI ELJÁRÁS:

• A töltőkocsi akkumulátora leválasztott állapotban kerül kiszállításra. A kocsi használata előtt csatlakoztassa az akkumulátort a mellékelt utasításoknak megfelelően.
• Vegye le a kupakot, és CSAK desztillált vagy ioncserélt vízzel töltse fel a tartályt (az IEC 60993 szabvány szerint). Ha megtelt, tegye vissza a kupakot.
• Csatlakoztassa a töltőkártya kimeneti tömlőjét a töltőpisztoly nyélének aljához. Egy gyorscsatlakozó előre össze van szerelve.
• Kapcsolja a főkapcsolót ON állásba. A kapcsoló a kocsi hátulján található. A szivattyú néhány másodpercig bekapcsol, majd kikapcsol.
• Lásd a „Pisztoly feltöltése” című részt.
• Miután befejezte az újratöltést, kapcsolja a főkapcsolót OFF állásba.
• Szükség szerint töltse fel a kocsi akkumulátorát. Az akkumulátor feltöltése 13 órát vesz igénybe. Az akkumulátort megfelelő töltöttségi szinten kell tartani.

Megjegyzés:

• Az öntözőkocsi nem működtethető, amíg a töltő csatlakoztatva van az akkumulátorhoz.

• Teljesen feltöltött akkumulátorral a becsült folyamatos üzemidő 2 óra. A rendszer szakaszos használata esetén hosszabb üzemidő valószínű.

• Válassza ki a megfelelő távtartó csövet a feltöltendő cella típusához. A helyes távolságot lásd a táblázatokban található távtartó csövek listájában. A távtartó csövek egyenként vannak jelölve.

• Csatlakoztassa a távtartó csövet a szonda elejéhez úgy, hogy a távtartó csövet először a szondába helyezze.

• Nyomja a távtartó csövet teljesen a szonda hegyéhez úgy, hogy NINCS látható rés a távtartó cső és a szonda teteje között.

• Nyissa ki a cella szellőzőnyílásának kupakját, és helyezze be a szondát a cellába, amíg a távtartó cső a nyitott szellőzőnyíláson nem nyugszik.

• Nyomja meg és tartsa lenyomva a kart, amíg a pisztoly automatikusan leállítja a víz adagolását, majd engedje el a kart.

• Vegye ki a szondát a cellából.

• Ismételje meg a többi cellák kitöltését

Megjegyzés: A fogantyú elengedése után víz fog csöpögni a szondából. Hagyja, hogy a víz lefolyjon a cellába vagy más kívánt helyre.

FIGYELMEZTETÉS:
• Használja a megfelelő távtartó csövet a túltöltés vagy az alultöltés elkerülése érdekében.
• Csak desztillált vagy ioncserélt vizet használjon. SOHA ne használjon csapvizet.
• A feltöltőberendezéseket Ni-Cd akkumulátorokhoz kell használni.

Fotó - a távtartó csövek helyes beszerelése:

További részletekért töltse le a műszaki termékleírást a végén ("letölthető anyagok" rész)
