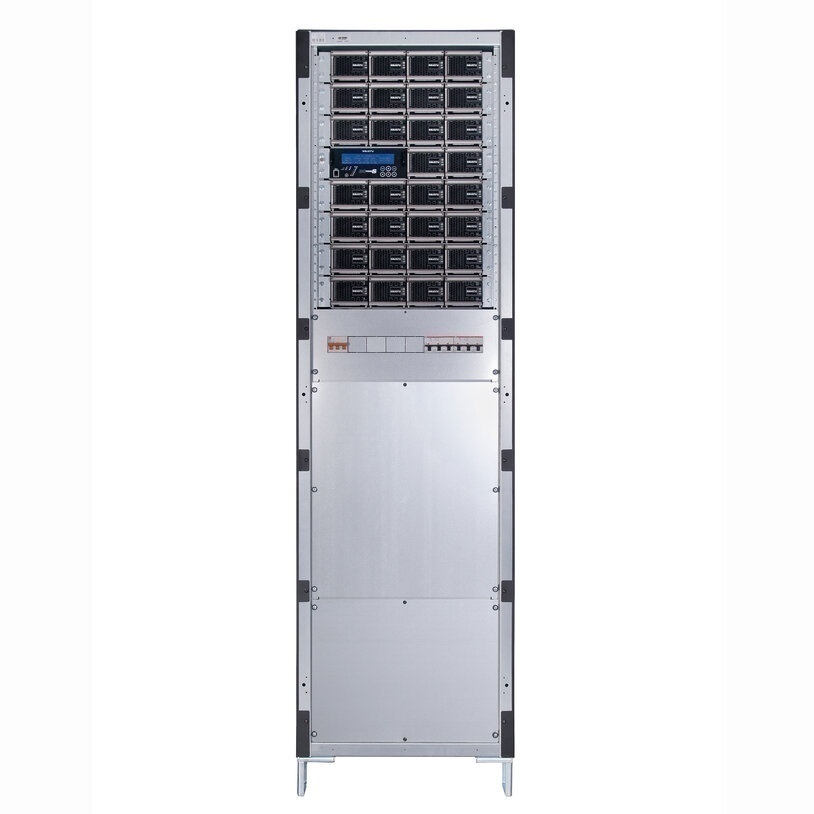

Redresor modular Salicru DC Power-S DC-22-S

Descriere

Sistemele de energie DC Power-S de la Salicru includ următoarele componente: module redresoare modulare DC-S, subrack-uri, un sistem de control și monitorizare, un modul de comunicații și o unitate de distribuție DC, toate situate într-un dulap închis, cu posibilitatea de a include baterii.

Redresoarele modulare DC Power-S sunt disponibile în puteri nominale de 1000, 2000 și 2700 W și tensiuni de ieșire de 24, 48, 60, 110, 125 și 220 Vcc. Designul său modular permite instalarea a până la 4 module într-un subrack de 19” 2U, atingând o densitate de putere foarte mare.

Sistemul de control și monitorizare gestionează întregul sistem: măsurători de intrare și ieșire, curenți de încărcare a bateriei (bateriile nu sunt acceptate pentru opțiunea de tensiune de ieșire de 60V), controlul sarcinilor prioritare și neprioritare și canalele de comunicație cu exteriorul. Numărul maxim de redresoare controlate de un sistem de control este de 30, permițând sistemelor să atingă puteri nominale de până la 81 kW cu opțiuni de configurare redundantă N+n.

Versiunea de bază a modulului de comunicații are: trei relee programabile, un senzor de temperatură a bateriei și un canal RS-232/485. Versiunea extinsă dispune de un slot pentru un adaptor Ethernet/SNMP Nimbus, o intrare pentru detectarea nivelului electrolitului NiCd și șase relee suplimentare.

Aplicații

Protecție redundantă pentru aplicații critice

Sistemele de energie DC Power-S de la Salicru oferă o alimentare de înaltă performanță pentru sistemele de telecomunicații mereu critice, asigurând o funcționare excelentă fără întreruperi neașteptate. Datorită naturii lor modulare, acestea pot fi extinse și în funcție de nevoi, optimizând astfel investiția. Aplicațiile tipice includ: rețele de comunicații fixe și mobile, rețele de acces în bandă largă, rețele de date și telecomunicații și infrastructuri feroviare.

Performanțe

Mod SMART

Redresorul DC POWER-S are un sistem inteligent de rotație a modulelor ce oferă două avantaje simultane, în funcție de volumul sarcinii:

Optimizarea duratei de viață a echipamentului. Modulele sunt oprite secvențial pentru a reduce utilizarea lor, prelungind astfel durata de viață totală a sistemului.
Performanță îmbunătățită și costuri energetice reduse. Curba de performanță a modulelor rectificate este îmbunătățită la procente de sarcină mai mari. Prin reducerea numărului de module în funcțiune, fiecăruia dintre ele i se atribuie o sarcină mai mare, atingând astfel niveluri optime de eficiență energetică.

Comunicații:

Slot pentru interfață RS-232.
Porturi seriale RS-485. Protocol de comunicație MODBUS.
Interfață releu programabil (x6).
Intrare pentru măsurarea temperaturii bateriei.
Intrare pentru detectarea nivelului electrolitului NiCd.

Opționale:

Protecție la supratensiune.
Diode de cădere a tensiunii de ieșire.
Tensiuni de ieșire pozitive, negative sau izolate.
Baterii PbCa sigilate sau deschise, NiCd, etc.
Modul de comunicații extins.
Alte grade de protecție IP.
Separator pentru sarcini neprioritare.

Conexiuni:

Modul redresor
Control centralizat
Protecție intrare
Distribuție ieșire
Protecție baterii (Bateriile nu sunt acceptate pentru opțiunea de tensiune de ieșire de 60V)
Baterii
Comunicare extinsă
Protecție la supratensiune
Terminale de intrare
Terminale de ieșire

SPECIFICAȚIE TEHNICĂ:

Cod: 6A2ZY999993

Putere per modul (W): 2700

Tensiune de ieșire CC (V): 110

Curent per modul (A): 22

Tensiune nominală: 120 / 127 / 220 / 230 / 240 V; 3x208 / 220 / 380 / 400 / 415 V (3F+PE)
Interval de tensiune: 90 ÷ 290 Vac

Frecvență nominală: 50/60 Hz
Distorsiune armonică totală (THDi): <5%
Factor de putere: >0,99 (PFC)
Performanță: până la 95,5%

Precizie: ±1%
Setarea tensiunii de ieșire: -15% +25%
Zgomot psofometric: <2 mV
Partajarea sarcinii între module: Paralel activ
Număr maxim de module paralele: 30

Tip baterie: PbCa sau NiCd
Tip încărcare: I/U constant conform DIN 41773
Curent de încărcare: 0,1C la 0,3C reglabil
Timp de reîncărcare: până la 80% în 4 ore (0,2C)
Compensare tensiune/temperatură: Da, personalizabilă (mV/°C)

Porturi: RS-232/485 - 7 relee
Slot inteligent: Da, unul / Opțional

Tip indicator: LCD

Temperatură de operare: -20ºC ÷ +55ºC
Temperatură de depozitare: -40ºC ÷ +70ºC
Umiditate relativă: până la 95%, fără condens
Altitudine maximă de funcționare: 3.000 m
Grad de protecție: IP20
Răcire: Forțată
Zgomot acustic la 1 metru: <55 dB(A)
Timp mediu între defecțiuni (MTBF): 250.000 ore
Timp mediu de reparare (MTTR): 23 minute

Siguranță standard: EN IEC 61204-7
Compatibilitate electromagnetică (EMC): EN IEC 61204-3
Certificare: ISO 9001, ISO 14001, ISO 45001

Dimensiuni: Adâncime (mm): 800, Lățime (mm): 600, Înălțime (mm): 1210

Greutate: n/a

Acest produs de regula este in stoc furnizor (Spania) - in momentul comenzii veti fi contactat pentru a vi se comunica termenul de livrare. Se va solicita un avans la lansarea comenzii.
