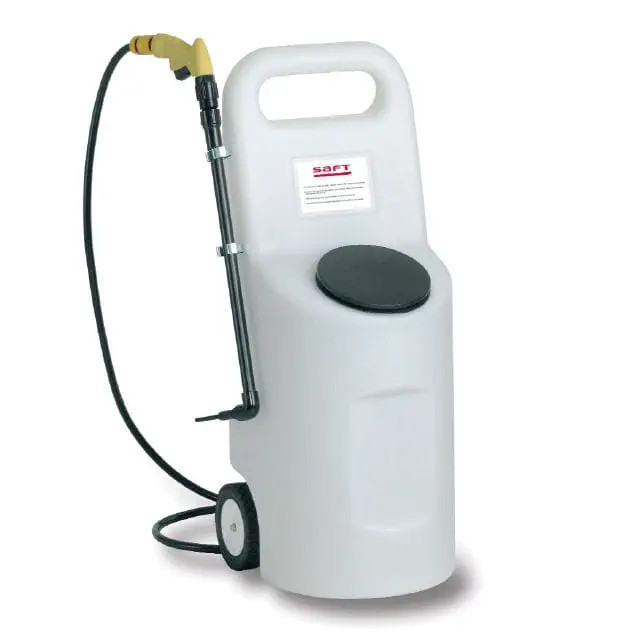

Echipament de reumplere a celulelor Ni-Cd Saft

Descriere

Acest echipament a fost proiectat pentru a ajuta la completarea cu apa pentru dimensiuni sau numar mare de celule de acumulatori NiCd, in special acolo unde nivelurile de electrolit nu pot fi vazute cu usurinta. Echipamentul e oferit de SAFT - Franta, cel mai mare producator european de celule de acumulatori, societate membra a grupului Total.

Echipamentul de reumplere contine doua unitati de baza:

• pistolul de umplere, care are un debit de 6,4 litri/min, se opreste automat la nivelul exact cand se foloseste corect tubul distantier.
• echipament pentru cart de umplere, conectat printr-un furtun flexibil.

Masuri de siguranta

• Scoateti toate inelele, ceasurile si alte articole cu piese metalice inainte de lucrul cu bateria.
• Purtati echipament de protectie, cauciuc manusi, maneci lungi, ochelari de protectie inchisi, scut sau masca.
• Nu permiteti niciodata o flacara expusa sau scanteie langa baterie.
• Nu fumati niciodata in timp ce efectuati operatiuni pe baterie.
• Descarcati orice electricitate statica posibila de la imbracaminte si/sau unelte prin atingerea unei parti conectate la pamant inainte de a lucra cu bateria. Folositi doar lanterne sau echipamente de iluminat certificate ATEX.
• Folositi unelte izolate.
• Electrolitul este daunator pielii si ochilor. In cazul contactului cu pielea si ochii, spalati imediat cu multa apa. Daca ochii sunt afectati, clatiti cu apa si obtineti imediat asistenta medicala.
• Utilizarea acestui echipament se face doar de catre profesionisti, dupa studierea cu atentie a instructiunilor.

COMPONENTELE ECHIPAMENTULUI:

Celltopper Plus (DC)

Echipament complet de completare cu incarcator universal 120 V / 230 V (cu pistol de umplere, kit tub distantier, incarcator + prize)

   Pentru Celule "pocket plate": Part number 08-00195-02

   Pentru Celule sinterizate/PBE: Part number 220325

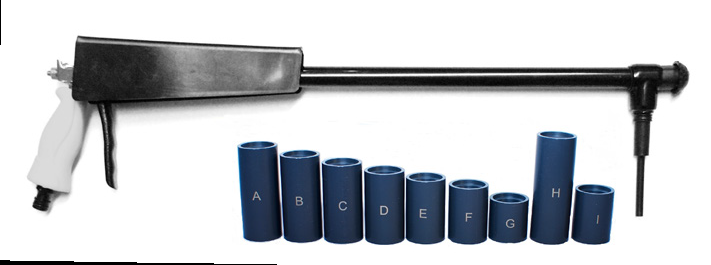

Pistol de umplere (cu kit tub distantier)

   Pentru Celule "pocket plate": Part number 01-02002-01

   Pentru Celule sinterizate/PBE: Part number 220323

Kit tub distantier (cu tuburi distantiere marcate „A” la „I”)

   Pentru Celule "pocket plate": Part number 01-02007-01

   Pentru Celule sinterizate/PBE: Part number 220974

Incarcator baterie (120 / 230 V) + prize (stecher Euro cu 2 pini, mufa UK cu 3 pini, mufa SUA cu 2 pini)

   Pentru Celule "pocket plate": Part number 01-02011-01

   Pentru Celule sinterizate/PBE: Part number 220975

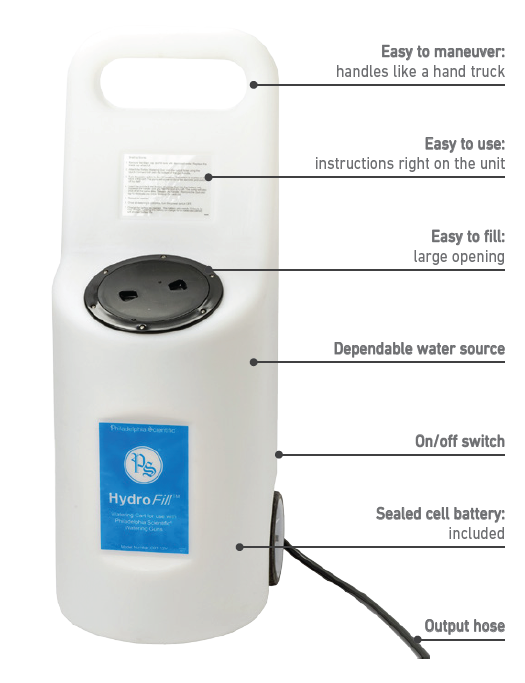

Echipament cart de umplere

Container de capacitate: 38 litri (din polipropilena)

Incarcator: 120 V / 230 V cu modele de priza AC interschimbabila

Furtun: ~3 m lungime

Baterie reincarcabila: 12V / 7.2 Ah , cu dimensiuni 150 x 64 x 94 mm

Dimensiuni cart de umplere: 381 x 343 x 889 mm

Dimensiuni pachet/ambalaj: 431 x 431 x 940 mm

Greutate: 13.6 kg (gol) / 54.2 kg (plin)

Pistol de umplere:

Lungimea totala a pistolului de umplere: ~680 mm

Dimensiuni cutie/ambalaj: 813 x 203 x 76 mm

Kitul din 9 tuburi de distantare: Marcate de la A la I

PROCEDURA DE OPERARE:

• Bateria pentru cartul de umplere este livrata deconectat. Inainte de a folosi cartul, conectati bateria conform instructiunilor furnizate.
• Scoateti capacul si umpleti rezervorul NUMAI cu apa distilata sau deionizata (conform IEC 60993). Inlocuiti capacul cand este plin.
• Conectati furtunul de iesire al cartului de umplere pana la fundul manerului pistolului de umplere. Un conector rapid este preasamblat.
• Rotiti comutatorul de alimentare in pozitia ON. Comutatorul este pozitionat in spatele cartului. Pompa va energiza cateva secunde si apoi se va opri.
• Consultati „Umplerea pistolului”.
• Odata ce completarea este finalizata, intoarceti intrerupătorul de alimentare in pozitia OPRIT.
• Incarcati bateria cartului dupa cum este necesar. Bateria are nevoie de 13 ore pentru a se incarca. Bateria trebuie pastrata la un nivel bun de incarcare.

Nota:
• Cartul de udare nu poate fi actionat in timp ce incarcatorul este conectat la baterie.
• Timpul de rulare estimat al cu o baterie complet incarcata, este de 2 ore continue. Timpi de rulare mai lungi sunt probabili cu utilizarea intermitenta a sistemului.

• Selectati tubul distantier corespunzator pentru tipul de celula care urmeaza sa fie completat. Consultati lista tuburilor distantiere din
  tabele pentru distantierea corecta. Tuburile distantiere sunt marcate individual.
• Atasati tubul distantier la capatul frontal al sondei prin orientarea tubului distantier astfel incat sa patrunda mai intai pe sonda.
• Impingeti complet tubul distantier impotriva varfului sondei astfel incat sa NU existe spatiu vizibil intre tub distantier si partea superioara a sondei.
• Deschideti capacul de aerisire al celulei si introduceti sonda in celula pana cand tubul distantier se aseaza pe orificiul de aerisire deschis.
• Apasati si tineti apasat manerul pana cand pistolul opreste automat distribuirea de apa si eliberati manerul.
• Scoateti sonda din celula.
• Repetati completarea altor celule

Nota: Va exista apa care va picura din sonda dupa ce manerul este eliberat. Lasati acea apa sa se scurga in celula sau intr-o alta locatie dorita.

ATENTIE:
• Folositi tubul distantier corect pentru a preveni supraumplerea sau subumplerea.
• Utilizați numai apa distilata sau deionizat. NU folositi NICIODATA apa de la robinet.
• Echipamentul de completare ar trebui sa fie dedicat bateriilor Ni-Cd.

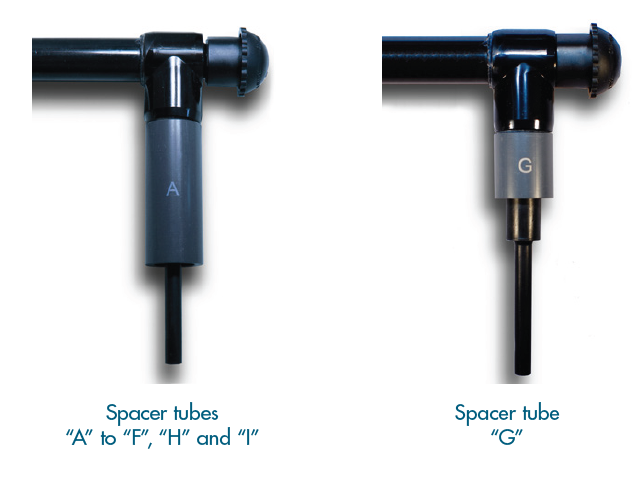

Foto - instalarea corecta a tuburilor distantiere:

Pentru mai multe detalii, descarcati Specificatia tehnica a produsului de la final (rubrica "materiale descarcabile")
