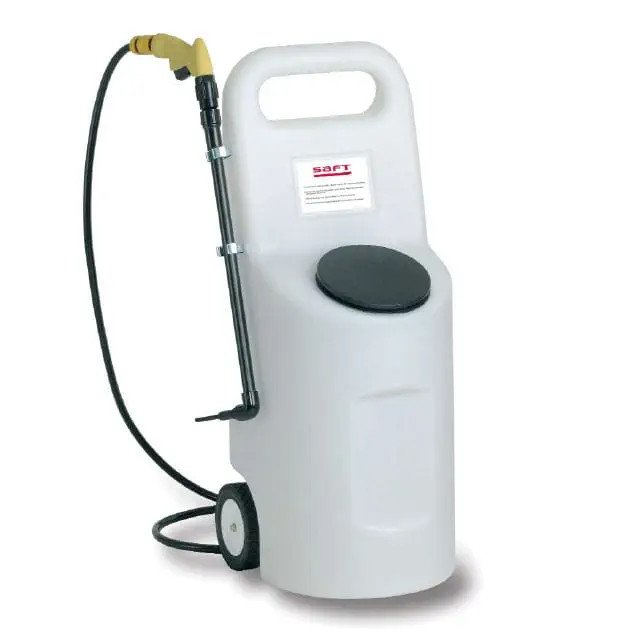

Оборудване за презареждане на Ni-Cd клетки Saft

Описание

Това оборудване е проектирано да помага при доливане на вода в големи размери или голям брой NiCd батерии, особено когато нивата на електролита не могат да се видят лесно. Оборудването е предоставено от SAFT - Франция, най-големият европейски производител на батерии, компания член на групата Total.

Оборудването за повторно пълнене се състои от два основни модула:

• пистолет за пълнене, който има дебит от 6,4 литра/мин, автоматично спира на точното ниво, когато дистанционната тръба се използва правилно.
• оборудване за пълнене с количка, свързано с гъвкав маркуч.

Предпазни мерки:

• Преди да работите по батерията, свалете всички пръстени, часовници и други предмети с метални части.
• Носете предпазни средства, гумени ръкавици, ръкави с дълги ръкави, затворени очила, щит или маска.
• Никога не допускайте открит пламък или искри близо до батерията.
• Никога не пушете, докато работите по батерията.
• Освободете всяко евентуално статично електричество от дрехите и/или инструментите, като докоснете заземена част, преди да работите по батерията. Използвайте само фенерчета или осветително оборудване, сертифицирани по ATEX.
• Използвайте изолирани инструменти.
• Електролитът е вреден за кожата и очите. В случай на контакт с кожата и очите, измийте незабавно обилно с вода. Ако очите са засегнати, изплакнете с вода и незабавно потърсете медицинска помощ.
• Това оборудване е предназначено само за професионалисти, след внимателно изучаване на инструкциите.

КОМПОНЕНТИ НА ОБОРУДВАНЕТО:

Celltopper Plus (DC)

Пълен комплект за доливане с универсално зарядно устройство 120 V / 230 V (с пистолет за пълнене, комплект дистанционни тръби, зарядно устройство + гнезда)

  За клетки тип "pocket plate": Номер на част 08-00195-02

  За синтеровани/PBE клетки: Номер на част 220325

Пистолет за пълнене (с комплект дистанционни тръби)

  За клетки с джобни пластини: Номер на част 01-02002-01

  За синтеровани/PBE клетки: Номер на част 220323

Комплект дистанционни тръби (с дистанционни тръби, маркирани с "A" до "I")

  За клетки с джобни пластини: Номер на част 01-02007-01

  За синтеровани/PBE клетки: Номер на част 220974

Зарядно устройство за батерии (120 / 230 V) + контакти (2-пинов евро щепсел, 3-пинов британски щепсел, 2-пинов американски щепсел)

   За гнездови батерии: Номер на част 01-02011-01

   За синтеровани/PBE батерии: Номер на част 220975

Оборудване за пълнене на картинг

Капацитет на контейнера: 38 литра (изработен от полипропилен)

Зарядно устройство: 120 V / 230 V със сменяеми AC щепсели

Маркуч: ~3 м дължина

Акумулаторна батерия: 12V / 7.2 Ah, с размери 150 x 64 x 94 мм

Размери на количката за пълнене: 381 x 343 x 889 мм

Размери на опаковката/опаковката: 431 x 431 x 940 мм

Тегло: 13.6 кг (празен) / 54.2 кг (пълен)

Пистолет за пълнене:

Обща дължина на пистолета за пълнене: ~680 мм

Размери на кутията/опаковката: 813 x 203 x 76 мм

Комплект от 9 дистанционни тръби: Маркирани от A до I

РАБОТНА ПРОЦЕДУРА:

• Батерията на количката за пълнене се доставя разкачена. Преди да използвате количката, свържете батерията съгласно предоставените инструкции.
• Отстранете капачката и напълнете резервоара САМО с дестилирана или дейонизирана вода (съгласно IEC 60993). Поставете капачката обратно, когато е пълен.
• Свържете изходния маркуч на количката за пълнене към долната част на дръжката на пистолета за пълнене. Предварително е монтиран бърз конектор.
• Включете превключвателя за захранване в положение ON. Превключвателят се намира на гърба на количката. Помпата ще се включи за няколко секунди и след това ще се изключи.
• Вижте „Пълнене на пистолета“.
• След като пълненето приключи, завъртете превключвателя за захранване в положение OFF.
• Заредете батерията на количката, ако е необходимо. Зареждането на батерията отнема 13 часа. Батерията трябва да се поддържа добре заредена.

Забележка:

• Количката за поливане не може да се използва, докато зарядното устройство е свързано към батерията.
• Очакваното време на работа на напълно заредена батерия е 2 часа непрекъсната работа. По-дълго време на работа е вероятно при периодична употреба на системата.

• Изберете подходящата дистанционна тръба за типа клетка, която ще се пълни. Вижте списъка с дистанционни тръби в таблиците за правилното разстояние. Дистанционните тръби са маркирани индивидуално.
• Прикрепете дистанционната тръба към предния край на сондата, като я ориентирате така, че тя да влезе първа в сондата.
• Натиснете дистанционната тръба напълно към върха на сондата, така че да НЯМА видимо пространство между дистанционната тръба и горната част на сондата.
• Отворете капачката на вентилационния отвор на клетката и поставете сондата в клетката, докато дистанционната тръба опре върху отворения вентилационен отвор.
• Натиснете и задръжте дръжката, докато пистолетът автоматично спре да изпуска вода, и освободете дръжката.
• Извадете сондата от клетката.
• Повторете пълненето на други клетки.

Забележка: След като дръжката бъде отпусната, от сондата ще капе вода. Оставете водата да се оттече в клетката или друго желано място.

ВНИМАНИЕ:
• Използвайте правилната дистанционна тръбичка, за да предотвратите препълване или недопълване.
• Използвайте само дестилирана или дейонизирана вода. НИКОГА не използвайте чешмяна вода.
• Оборудването за доливане трябва да е предназначено за Ni-Cd батерии.

Снимка - правилен монтаж на дистанционните тръбички:

За повече подробности, изтеглете Техническата спецификация на продукта в края (раздел „Материали за изтегляне“)
