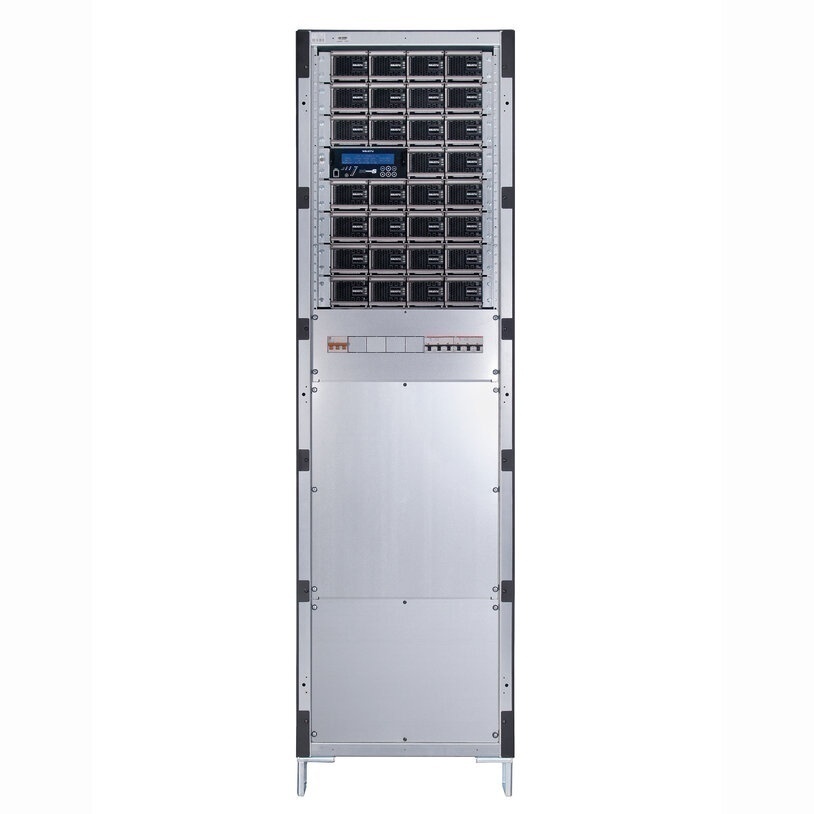

Модулен токоизправител Salicru DC Power-S DC-20-S

Описание

Захранващите системи DC Power-S на Salicru включват следните компоненти: DC-S токоизправителни модули, подрешетъчни модули, система за управление и наблюдение, комуникационен модул и DC разпределително устройство, всички разположени в затворен шкаф, с възможност за включване на батерии.

Токоизправителните модули DC Power-S се предлагат с номинални мощности от 1000, 2000 и 2700 W и изходни напрежения от 24, 48, 60, 110, 125 и 220 Vdc. Модулният им дизайн позволява инсталирането на до 4 модула в 19” 2U subrack, постигайки много висока плътност на мощността.

Системата за управление и мониторинг управлява цялата система: входни и изходни измервания, токове на зареждане на батериите (батериите не се поддържат за опцията за изходно напрежение 60V), управление на приоритетно и неприоритетно натоварване и външни комуникационни канали. Максималният брой токоизправители, управлявани от система за управление, е 30, което позволява на системите да достигнат номинални мощности до 81 kW с N+n опции за резервирана конфигурация.

Базовата версия на комуникационния модул има: три програмируеми релета, сензор за температура на батерията и RS-232/485 канал. Разширената версия има слот за Nimbus Ethernet/SNMP адаптер, вход за откриване на нивото на NiCd електролита и шест допълнителни релета.

Приложения

Редундантна защита за критични приложения

Захранващите системи DC Power-S на Salicru осигуряват високоефективно захранване за критични телекомуникационни системи, осигурявайки отлична работа без неочаквани прекъсвания. Благодарение на модулния си характер, те могат да се разширяват според нуждите, като по този начин се оптимизира инвестицията. Типични приложения включват: фиксирани и мобилни комуникационни мрежи, мрежи за широколентов достъп, мрежи за данни и телекомуникации и железопътна инфраструктура.

Производителност:

SMART режим

Токоизправителят DC POWER-S има интелигентна система за въртене на модулите, която предлага две едновременни предимства, в зависимост от обема на натоварването:

Оптимизация на живота на оборудването. Модулите се изключват последователно, за да се намали използването им, като по този начин се удължава общият живот на системата.
Подобрена производителност и намалени разходи за енергия. Кривата на производителност на ректифицираните модули се подобрява при по-високи проценти на натоварване. Чрез намаляване на броя на работещите модули, на всеки от тях се присвоява по-високо натоварване, като по този начин се постигат оптимални нива на енергийна ефективност.

Комуникации:

Слот за интерфейс RS-232.
Серийни портове RS-485. Комуникационен протокол MODBUS.
Програмируем релеен интерфейс (x6).
Вход за измерване на температурата на батерията.
Вход за откриване на нивото на NiCd електролита.

Опционално:

Защита от пренапрежение.
Диоди за падане на изходното напрежение.
Положителни, отрицателни или изолирани изходни напрежения.
Запечатани или отворени PbCa батерии, NiCd и др.
Разширен комуникационен модул.
Други степени на IP защита.
Разделител за неприоритетни товари.

Връзки:

Модул за токоизправител
Централизирано управление
Защита на входа
Разпределение на изхода
Защита на батерията (батериите не се поддържат за опция за изходно напрежение 60V)
Батерии
Разширена комуникация
Защита от пренапрежение
Входни клеми
Изходни клеми

ТЕХНИЧЕСКА СПЕЦИФИКАЦИЯ:

Код: 6A2ZY999994

Мощност на модул (W): 2700

Изходно DC напрежение (V): 125

Ток на модул (A): 20

Номинално напрежение: 120 / 127 / 220 / 230 / 240 V; 3x208 / 220 / 380 / 400 / 415 V (3P+PE)

Диапазон на напрежението: 90 ÷ 290 Vac

Номинална честота: 50/60 Hz

Общо хармонично изкривяване (THDi): <5%

Коефициент на мощност: >0.99 (PFC)

Производителност: до 95.5%

Точност: ±1%

Настройка на изходното напрежение: -15% +25%

Псофометричен шум: <2 mV

Разпределение на товара между модулите: Активно паралелно

Максимален брой паралелни модули: 30

Тип батерия: PbCa или NiCd

Тип зареждане: Постоянно I/U съгласно DIN 41773

Ток на зареждане: Регулируем от 0,1C до 0,3C

Време за презареждане: до 80% за 4 часа (0,2C)

Компенсация на напрежение/температура: Да, персонализируема (mV/°C)

Портове: RS-232/485 - 7 релета

Интелигентен слот: Да, един / Опционален

Тип индикатор: LCD

Работна температура: -20ºC ÷ +55ºC

Температура на съхранение: -40ºC ÷ +70ºC

Относителна влажност: до 95%, без кондензация

Максимална работна надморска височина: 3000 м

Степен на защита: IP20

Охлаждане: Принудително

Шум на 1 метър: <55 dB(A)

Средно време между повреди (MTBF): 250 000 часа

Средно време за ремонт (MTTR): 24 минути

Стандарт за безопасност: EN IEC 61204-7

Електромагнитна съвместимост (EMC): EN IEC 61204-3

Сертификация: ISO 9001, ISO 14001, ISO 45001

Размери: Дълбочина (мм): 600, Ширина (мм): 600, Височина (мм): 1210

Тегло: няма данни

Този продукт обикновено е на склад при доставчика (Испания) - при поръчка ще се свържем с вас, за да ви информираме за времето на доставка. При поръчка ще бъде поискано авансово плащане.
